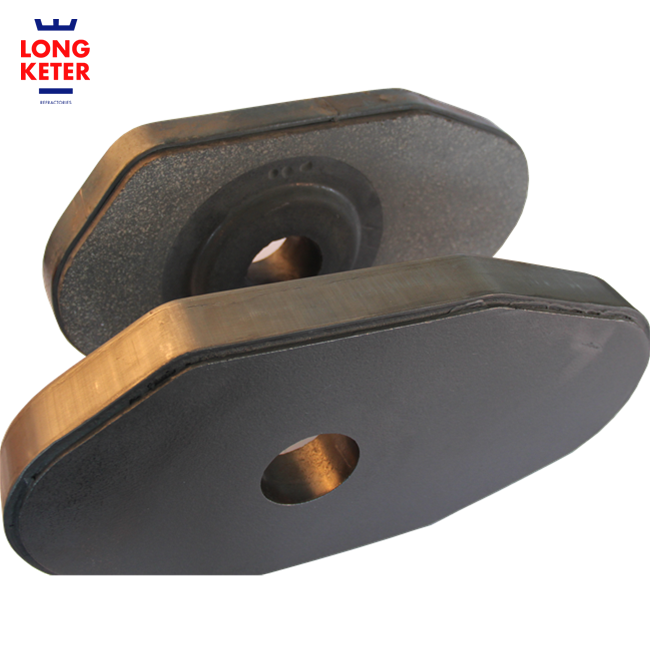

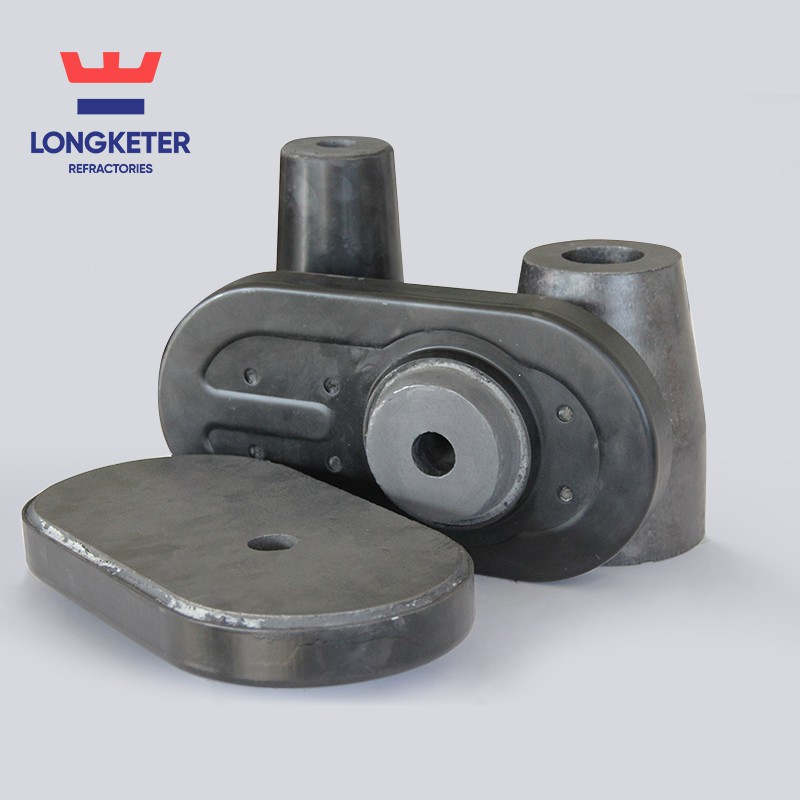

रेफ्रेक्ट्रीज़ स्लाइड गेट प्लेट

स्लाइडिंग प्लेटों के प्रकार और कार्य सिद्धांत: स्लाइडिंग नोजल डिवाइस अपवर्तक सामग्री और एक यांत्रिक ड्राइविंग संरचना से बने ऊपरी और निचले स्लाइडिंग प्लेटों से बना है, और करछुल के नीचे के बाहर स्थापित किया गया है। ऊपरी स्लाइडिंग प्लेट स्थिर होती है और निचली स्लाइडिंग प्लेट गतिशील होती है। रेफ्रेक्ट्रीज स्लाइड गेट प्लेटों के एक्शन मोड के अनुसार, इसे तीन श्रेणियों में विभाजित किया जा सकता है: 1) रैखिक प्रत्यागामी प्रकार: 2) रैखिक प्रोपेलिंग प्रकार: 3) रोटरी प्रकार। पुल रॉड को चलाने से, रेफ्रेक्ट्रीज स्लाइड गेट प्लेट एक सीधी रेखा में आगे और पीछे स्लाइड करती है। जब ऊपरी और निचले रेफ्रेक्ट्रीज स्लाइड गेट प्लेट ईंटों पर कास्टिंग छेद कंपित होते हैं, तो ऊपरी नोजल छेद जल निकासी रेत से भर जाता है, और स्टील करछुल को स्टील से लोड किया जा सकता है; जब कास्टिंग छेद ओवरलैप होते हैं, तो जल निकासी रेत स्वचालित रूप से बाहर निकलती है, और फिर डालना, और डालने की गति को कास्टिंग छेद के ओवरलैप की डिग्री द्वारा नियंत्रित किया जा सकता है।

स्लाइडिंग प्लेट एक प्रमुख घटक है जो स्लाइडिंग नोजल के कार्य को निर्धारित करता है और पिघले हुए स्टील के प्रवाह को नियंत्रित और विनियमित करने में भूमिका निभाता है। उच्च तापमान वाले पिघले हुए स्टील (विशेष रूप से कास्टिंग होल भाग) के साथ स्लाइड प्लेट के बार-बार संपर्क के कारण, संक्षारण गंभीर है और उपयोग की स्थिति कठोर है। रिफ्रैक्टरीज स्लाइड गेट प्लेट में उच्च शक्ति, संक्षारण प्रतिरोध और छीलने के प्रतिरोध जैसे अच्छे गुणों की आवश्यकता होती है। डालने की प्रक्रिया के दौरान, यह सुनिश्चित किया जाता है कि पिघला हुआ स्टील रिफ्रैक्टरी स्लाइड गेट प्लेटों के बीच लीक न हो सके। रेफ्रेक्ट्रीज स्लाइड गेट प्लेट में निम्नलिखित गुण होने चाहिए

(1) फिसलने वाली सतह का समतल होना<0.05mm

(2) उच्च यांत्रिक शक्ति

(3) पिघले हुए स्टील और पिघले हुए स्लैग द्वारा क्षरण के प्रति मजबूत प्रतिरोध;

(4)उत्कृष्ट एंटीऑक्सीडेंट गुण

(5) अच्छा थर्मल शॉक स्थिरता।

लैडल स्लाइडिंग नोजल की सीलिंग सुरक्षा मुख्य रूप से ऊपरी नोजल और ऊपरी स्लाइड प्लेट, और निचली स्लाइड प्लेट और निचले नोजल के बीच कनेक्शन पर होती है। डालने की प्रक्रिया के दौरान, आम तौर पर पिघले हुए स्टील की एक या दो भट्टियां डालने के बाद, निचली स्लाइड प्लेट और ड्रेन आउटलेट को बदलना और फिर से जोड़ना होगा। पिघले हुए स्टील की उच्च सफाई और कास्ट स्लैब की आंतरिक गुणवत्ता की एकरूपता सुनिश्चित करने के लिए सीलिंग सुरक्षा फाइबर या मिट्टी सीलिंग पैड का उपयोग करती है।

रेफ्रेक्ट्रीज़ स्लाइड गेट प्लेट में जलाएं

जली हुई एल्यूमीनियम कार्बन स्लाइडिंग प्लेट में, फायरिंग के दौरान न केवल ऑर्गेनिक बाइंडर को कार्बोनाइज्ड और कोक किया जाता है, जिससे ईंट में कार्बन बॉन्ड बनता है, बल्कि मेटालिक सिलिकॉन जैसे एडिटिव्स भी कार्बन के साथ मिलकर सिक बना सकते हैं, जब इसे कम किया जाता है और फायर किया जाता है।<1300°C. , and a ceramic bond is formed within the brick body. Therefore, there is a dual bonding system of ceramic bonding and carbon bonding in the fired aluminum carbon sliding plate. It significantly improves the strength of the refractories slide gate plate, and even after the carbon is burned out during use, it can maintain sufficient residual strength because it is a ceramic bonding system. After the refractories slide gate plate is burned, it is usually soaked in oil. Vertical or horizontal vacuum-pressurized oil immersion devices are generally used in oil immersion. After the slide is preheated, put it into the oil immersion tank, and evacuate it to a vacuum℃of 650mmHg or above, introduce heated tar or asphalt, and pressurize the oil to 8~16kgf/cm2 or higher to make the tar or asphalt Being sucked into the open air holes of the refractories slide gate plate. The cast holes in the refractories slide gate plate can be made during molding, or they can be formed into a whole plate without holes and then drilled later. Most people think that drilling is beneficial to improve the quality of the refractories slide gate plate. In addition, wrapping and hooping the refractories slide gate plate with thin iron sheets is considered an important measure to ensure the safe use of the refractories slide gate plate. It can prevent the refractories slide gate plate from breaking during use, and because this metal hoop is wrapped very tightly, it has limitations. The propagation of cracks in materials, especially the effect of crack opening.

उच्च प्रदर्शन रेफ्रेक्ट्रीज़ स्लाइड गेट प्लेट

यह अपेक्षाकृत सरल प्रक्रिया, कम लागत और अच्छे उपयोग प्रभाव वाली एक गैर-जलने वाली एल्यूमीनियम कार्बन रेफ्रेक्ट्रीज स्लाइड गेट प्लेट है। इस प्रकार की रिफ्रैक्टरीज स्लाइड गेट प्लेट की सामग्री फायर्ड रिफ्रैक्टरीज स्लाइड गेट प्लेट के समान होती है। यह कोरंडम, मुलाइट, कोरंडम, फ्लेक ग्रेफाइट, सिलिकॉन कार्बाइड और सिलिकॉन पाउडर जैसे कच्चे माल का उपयोग करता है, और बाइंडर के रूप में फेनोलिक राल जोड़ता है। मिश्रण, मोल्डिंग, ताप उपचार और यांत्रिक प्रसंस्करण के बाद वह तैयार उत्पाद है। जले हुए एल्यूमीनियम कार्बन रेफ्रेक्ट्रीज स्लाइड गेट प्लेटों की तुलना में, बिना जले हुए रेफ्रेक्ट्रीज स्लाइड गेट प्लेटों को विनिर्माण के दौरान फायरिंग, तेल विसर्जन और रिटॉर्ट हीट ट्रीटमेंट की आवश्यकता नहीं होती है, जो उत्पादन प्रक्रिया को सरल बनाता है, लेकिन ताकत कम होती है और सरंध्रता थोड़ी अधिक होती है। अभ्यास ने साबित कर दिया है कि गैर-जलती हुई स्लाइडिंग प्लेट का उपयोग मध्यम आकार के कन्वर्टर्स और इलेक्ट्रिक भट्टियों के करछुल पर अच्छा प्रभाव डालता है, और कुछ तो जलती हुई तेल में डूबी हुई स्लाइडिंग प्लेट से भी आगे निकल जाती हैं।

रेफ्रेक्ट्रीज़ स्लाइड गेट प्लेट्स को कैसे स्थापित करें और उपयोग करें

स्लाइड प्लेट और नोजल के बीच फायर क्ले की मात्रा और कठोरता संयुक्त को एक समान और उपयुक्त ताकत बनाने के लिए उपयुक्त होनी चाहिए ताकि नोजल की स्वयं खुलने की दर को बढ़ाया जा सके, ऑक्सीजन जलने और जल निकासी से बचा जा सके, स्लाइड प्लेट के ऑक्सीकरण को कम किया जा सके और पिघला हुआ स्टील डालने पर नोजल को "मुड़ने" से रोकने के लिए छेद का विस्तार किया जा सके। स्लाइडिंग प्लेट सतह पर स्लैग के क्षरण को कम करने के लिए "स्लैगिंग" घटना की घटना को कम किया जाना चाहिए। निरंतर कास्टिंग स्टील के प्रवाह को नियंत्रित करते समय और डालने के बाद ऑपरेशन को बंद करते समय, शेष स्टील को हटाने के लिए ऑक्सीजन को प्रवाहित करके स्ट्रोक 1 को बचाया जाना चाहिए और अवशिष्ट स्टील को अनुचित तरीके से संचालित होने और स्लाइडिंग प्लेट के अत्यधिक विस्तार से रोका जाना चाहिए।
